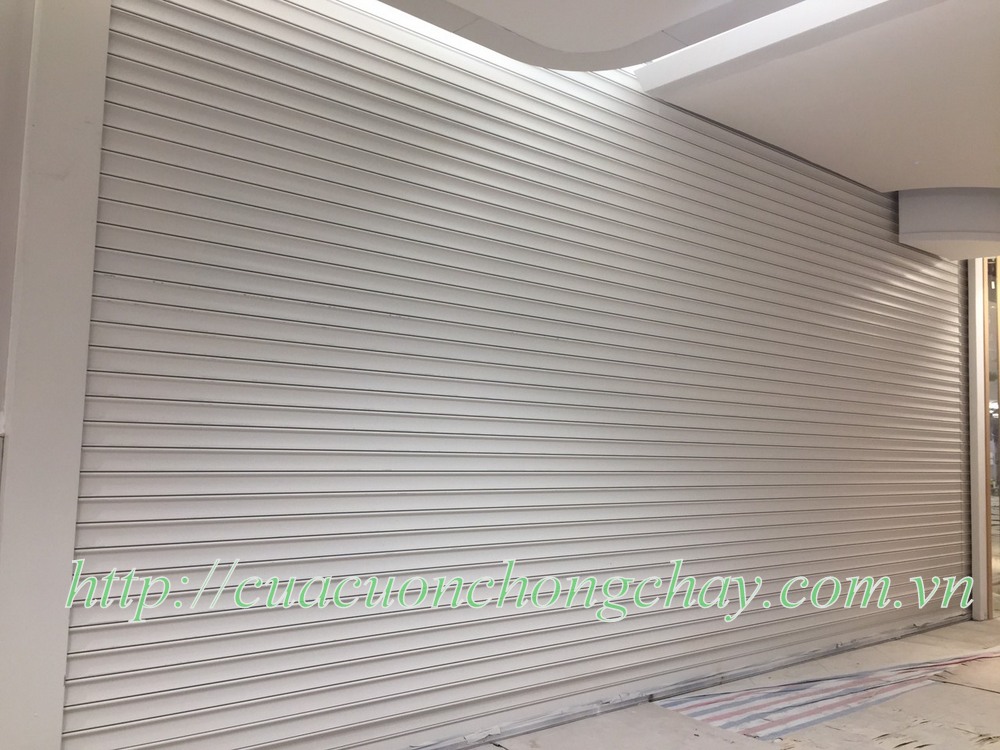

Cửa cuốn chống cháy 120 phút

Cửa cuốn chống cháy, cách nhiệt EI70 phút, cửa cuốn ngăn cháy EI60, cửa cuốn ngăn cháy EI70, EI90, Cửa cuốn ngăn cháy cách nhiệt EI, cửa cuốn ngăn cháy chống cháy EI60, EI70.  Cửa được sử dụng nhiều trong các công trình lớn, trung tâm thương mại

Cửa cuốn ngăn cháy, chống cháy, cách nhiệt EI60 phút, EI70 Phút

Hình ảnh cửa cuốn ngăn cháy, chống cháy, cách nhiệt  EI60, EI70

Mô tơ cửa cuốn, động cửa cuốn ngăn cháy EI60, EI70 Phút

Mô tơ cửa cuốn, Rolling door motor, Công ty Fuco chuyên nhập khẩu và phân phối mô tơ YH TaiWan, YH China và các loại mô tơ khác. Tìm Đại Lý bán hàng. Motor loại: 300kg, 500kg, 600kg. 800kg, 1000kg. 1500kg, 2000kg, 3000kg, 4000kg

– Cửa cuốn chống cháy được lắp đặt nhằm mục đích khi xảy ra hỏa hoạn cửa cuốn chống cháy sẽ tự động đóng xuống ngăn cháy và khoanh vùng cháy, tạo thành hành lang thoát hiểm cho con người và hàng hóa.
– Thường được sử dụng ở các tầng hầm của tòa nhà, nhà xường, nhà máy, siêu thị, trung tâm thương mại, khu vực hàng hóa dể cháy nổ.
Ngày nay cửa cuốn chống cháy ngày được sử dụng rộng rãi hơn ở các công trình xây dựng một cách phổ biến. Chính vì vậy việc lựa chọn cửa cuốn chống cháy luôn được khách hàng quan tâm đặc biệt, là thứ hàng hóa bảo vệ con người và tài sản.

Bộ điều khiển cửa ngăn lửa kết hợp với cuốn chống cháy giải pháp tối ưu cho công trình của bạn.

⛔️ Đối với cửa thường đóng
✔️ Khi có báo khói cửa sẽ tự động mở lên một phận hoặc toàn bộ để công nhân viên thoát nạn ra ngoài  sau đó cửa sẽ đóng xuống
✔️ Khi có báo khói cửa sẽ tự động mở lên có tín hiệu báo cháy cửa sẽ đóng xuống cô lập đám cháy ngăn chặn sự lây lan của đám cháy.

⛔️ Đối với cửa thường mở
✔️ Khi có báo khói cửa sẽ tự động đóng xuống một nửa để công nhân viên thoát nạn ra ngoài và giảm thời gian đóng cửa ngăn chặn cháy lan khi có tín hiệu báo cháy
✔️ Khi có báo cháy cửa sẽ đóng xuống hết hành trình ngăn chặn cháy lan

🙋‍♂️ Khi có tín hiệu báo cháy cửa đang đóng xuống mà tôi vẫn mắc kẹt bên trong thì có thoát nạn được không❓❓❓

⚠️ Hãy bấm nút dừng trên tay điều khiển âm tường và bạn thoát ra ngoài cửa sẽ tiếp tục đóng xuống ❗️❗️❗️

☘️☘️☘️ Bộ điều khiển cửa ngăn lửa kết hợp với cuốn chống cháy vừa giúp giảm thiệt hại về người và nâng cao hiệu quả chống cháy lan cho công trình của bạn.

• Mỗi bộ kết nối hệ thống báo cháy kết hợp với cửa cuốn đấu một tín hiệu báo cháy và một tín hiệu báo khói điều khiển cho một cửa cuốn ngăn lửa ( khi sảy ra cháy các cửa sẽ đóng mở theo tín hiệu báo cháy của từng cửa)
• Một bộ kết nối hệ thống báo cháy kết hợp với cửa cuốn đấu một tín hiệu báo cháy một tín hiệu báo khói và đấu dây song song với các bộ còn lại cho các cửa ( khi sảy ra cháy các cửa sẽ đóng mở đồng thời )
• Một bộ kết nối hệ thống báo cháy kết hợp với cửa cuốn đấu một tín hiệu báo cháy một tín hiệu báo khói và sử dụng tín hiệu tổ ong  (không cần dây link bộ kết nối hệ thống báo cháy kết hợp cửa cuốn  với nhau ( khi sảy ra cháy các cửa sẽ đóng mở đồng thời )



Cách 1:

• Trường  hợp hệ thống báo cháy có 3 sợi dây (tiếp điểm khô)

Đấu chân Com của hệ thống báo cháy vào nguồn dương 24VDC
Đấu tín hiệu báo khói vào đầu vào IN1 tín hiệu báo cháy vào đầu vào IN2
– Khi nhận tín hiệu báo khói, cửa sẽ tự động mở lên một trong khoảng thời gian theo cài đặt để sơ tán người & tài sản, sau đó mới tiếp tục đóng hết hành trình để cô lập đám cháy.
 – Khi nhận tín hiệu cháy, cửa sẽ đóng xuống đến hết hành trình để cô lập đám cháy.

• Trường  hợp hệ thống báo cháy có 3 sợi dây (có điện áp từ 12VDC -24VDC)

Cách 2:

• Trường  hợp hệ thống báo cháy có 2 sợi dây (tiếp điểm khô)

+ Đấu tín hiệu báo khói vào đầu vào IN1
– Khi nhận tín hiệu báo khói, cửa sẽ tự động mở lên một trong khoảng thời gian theo cài đặt để sơ tán người & tài sản, sau đó mới tiếp tục đóng hết hành trình để cô lập đám cháy.

+ Đấu tín hiệu báo khói vào đầu vào IN2
– Khi nhận tín hiệu báo khói cửa sẽ tự động đóng xuống hết hành trình để cô lập đám cháy.



• Trường  hợp hệ thống báo khói có 2 sợi dây (Có điện áp từ 12-24VDC)

+ Đấu tín hiệu báo khói vào đầu vào IN1

+ Đấu tín hiệu báo khói vào đầu vào IN2

• Trường  hợp hệ thống báo cháy có 2 sợi dây (tiếp điểm khô)

+ Đấu tín hiệu báo cháy vào đầu vào IN1
– Khi nhận tín hiệu báo cháy, cửa sẽ tự động mở lên một trong khoảng thời gian theo cài đặt để sơ tán người & tài sản, sau đó mới tiếp tục đóng hết hành trình để cô lập đám cháy.

+ Đấu tín hiệu báo cháy vào đầu vào IN2
– Khi nhận tín hiệu báo cháy cửa sẽ tự động đóng xuống hết hành trình để cô lập đám cháy.

• Trường  hợp hệ thống báo cháy có 2 sợi dây (tiếp điểm có điện áp 12-24VDC)

Cách 3:
Một tín hiệu báo cháy hoặc báo khói điều khiển cho nhiều cửa
– Khi nhận tín hiệu cháy, cửa sẽ đóng xuống đến hết hành trình để cô lập đám cháy.




Cách 4:
Lập trình theo yêu cầu của khách hàng
Sơ đồ đấu nối

Rolling doors prevent fire, fireproof EI60, EI70 Minutes

Fire blocking rolling door products have fire resistance limits EI70, EI60, EI45, EI30, EI15 type 1 with a body thickness of 45mm+_2mm, with the following structure:
+ Main side: 02-layer steel rolling door slats, 90mm steel slats, folded width is 73mm, 0.6mm steel thickness for each layer, the slats are linked together by bending grooves, between the 2 layers of steel are stuffed with ceramic cotton with a volume of 128kg/m³
+ Secondary side: 2 layers of High silica fabric coated with fire-fighting adhesive on one side, 5mm layer of ceramic insulation with a volume of 200kg/m³, 3 layers of foil, 25mm of ceramic insulation with a volume of 128kg/m³
+ Roller uses 113.5mm - 219mm tube type, thickness from 1.8mm - 6mm
+ The guide rail is made of 02 layers of steel with dimensions of 130x125x1mm, inside is stuffed with insulating ceramic wool with a volume of 128kg/m³ and 2 MgO panels, each 5mm thick with a volume of 850- 1050kg/m³.
+ 20x40 technical box frame, 1mm thick panel, 25mm thick ceramic wool insulation layer, with volume of 128kg/m³


Tiêu chuẩn E và EI trong cửa cuốn ngăn cháy

Sau rất nhiều vụ hỏa hoạn xảy ra gây thiệt hại lớn về cả vật chất và con người, người dân đã có nhận thức hơn về việc sử dụng các loại vật liệu giúp phòng ngừa và hạn chế tối đa rủi ro khi cháy nổ xảy ra trong đó có cửa cuốn chống cháy. Từ đây chúng ta bắt đầu nghe thấy những thuật ngữ về chống cháy như tiêu chuẩn E, tiêu chuẩn EI hay cửa cuốn chống cháy EI 60, EI 90, EI 120…cửa cuốn chống cháy EI, như cửa cuốn ngăn cháy EI15, cửa cuốn ngăn EI30, cửa cuốn ngăn cháy EI45, cửa cuốn ngăn cháy EI60, cửa cuốn ngăn cháy EI70, EI90, Cửa cuốn ngăn cháy EI, cửa cuốn ngăn cháy EI60, EI70, Thiết bị cửa cuốn ngăn cháy EI

Tiêu chuẩn E trong cửa cuốn chống cháy

Tiêu chuẩn chống cháy E (Integrity- giới hạn về độ toàn vẹn của vật liệu): Không xét đến khả năng truyền nhiệt của vật liệu tiêu chuẩn E là tiêu chuẩn đưa ra mức giới hạn để đảm bảo vật liệu vẫn được duy trì toàn vẹn mà không bị nứt gãy, đổ,… Tiêu chuẩn này thường được ứng dụng trong các giải pháp chống cháy như vách ngăn, hệ ống gió chống cháy,…để đảm bảo ngọn lửa không lây lan qua bên kia của tường, vách ngăn hay hệ thống ống gió.

Cửa cuốn chống cháy được đánh giá dựa trên tiêu chuẩn E ( integrity ) theo các mức độ về thời gian chịu lửa 60 phút, 70 phút, 90 phút và 120 phút tương đương với các cửa cuốn chống cháy  E60, E70, E90, E120.

Cửa cuốn chống cháy	Đặc điểm
Cửa cuốn chống cháy E60	Có thể ngăn khói và lửa trong một khoảng thời gian bằng 60 phút. Sau 60 phút, cửa cuốn bắt đầu bị nung cháy, không đạt được hiệu quả để chống chịu ngọn lửa. Với thời gian ngăn lửa ngắn nên cửa cuốn ngăn cháy 60 phút chỉ thích hợp với những hộ gia đình hoặc công trình dân cư ít người. Đối với các khu công nghiệp, xí nghiệp nhà xưởng nên cân nhắc các dòng cửa cuốn có thời gian chịu lửa tốt hơn.
Cửa cuốn chống cháy E70	Đạt giới hạn chịu lửa E lên đến 70 phút. Có cấu tạo cũng giống như cửa 60 phút nhưng sẽ được gia cố ở phần cấu trúc nhằm nâng thời gian chống cháy lên đảm bảo các thành phần vật liệu của cửa đạt chất lượng tốt nhất nhưng giá thành vẫn rẻ
Cửa cuốn chống cháy E90	Có khả năng ngăn chặn mối nguy hiểm về khói lửa khi xảy ra sự cố hỏa hoạn tốt hơn so với E60 và E70. Thời gian ngăn chặn sự truyền nhiệt đi qua và đảm bảo về cấu trúc cửa nguyên vẹn trong vòng 90 phút thích hợp với những công trình, các tòa chung cư đông dân, các nơi yêu cầu kết cấu kiến trúc ra vào phải lớn
Cửa cuốn chống cháy E120	Là dòng cửa cuốn có mức chống cháy cao nhất hiện nay được rất nhiều nhà thầu sử dụng nhất nhằm đảm bảo sự an toàn cao nhất cho con người và hàng hóa.

Tiêu chuẩn EI trong cửa cuốn chống cháy

EI (Integrity & Insulation) là tiêu chuẩn quy định giới hạn chịu lửa của vật liệu và phương tiện phòng cháy.

E – Integrity là tính toàn vẹn của vật liệu phòng cháy. Trong một khoảng thời gian nhất định nào đó nếu vật liệu vẫn duy trì được hình dạng ban đầu hoặc thay đổi một chút không đáng kể theo mức giới hạn cho phép thì vật liệu đó đạt được tiêu chuẩn E.

I – Insulation là giới hạn về khả năng cách nhiệt. Trong mức giới hạn này, nếu vật liệu vẫn giữ được khả năng cách nhiệt và kết cấu được duy trì ổn định  không bị ảnh hưởng bởi nhiệt thì vật liệu coi như đạt tiêu chuẩn I.

Giới hạn chịu lửa của cửa cuốn chống cháy được xác định bằng khoảng thời gian từ khi bắt đầu thí nghiệm đốt mẫu vật liệu/sản phẩm cho đến thời điểm bắt đầu xuất hiện các dấu hiệu nứt vỡ, gãy, nổ… được ghi chú rõ ràng trong các văn bản hướng dẫn về an toàn cháy nổ.
EI là viết tắt của cụm từ tiếng anh Integrity and Insulation, là bộ tiêu chuẩn quy định về giới hạn chịu lửa của các loại cấu kiện và sản phẩm ngăn cháy, cách nhiệt. Giới hạn này được xác định bằng đơn vị thời gian tính từ khi bắt đầu thí nghiệm chịu lửa theo chế độ gia nhiệt tiêu chuẩn (tức là gia tăng nhiệt độ từ 0 – trên 1500 độ C) đến khi cấu kiện bắt đầu xuất hiện các dấu hiệu của những giới hạn trạng thái được quy định. Cụ thể:

 E (Integrity): Là giới hạn về độ toàn vẹn của cấu kiện chống cháy. Tại mức mức giới hạn nhất định này, cấu kiện vẫn duy trì toàn vẹn hình dáng mà không bị vỡ, gãy, nứt,… Không xét đến khả năng truyền nhiệt của vật liệu chống cháy.
I (Insulation): Là giới hạn về khả năng cách nhiệt của cấu kiện chống cháy. Tại mức giới hạn nhất định này, cấu kiện vẫn giữ được khả năng cách nhiệt ổn định và kết cấu chính không bị ảnh hưởng dưới tác động của nhiệt độ cao.
Việc hiểu được khái niệm tiêu chuẩn EI là gì là một điều rất quan trọng. Bởi để phân loại sản phẩm chống cháy chúng ta thường dựa vào tiêu chuẩn EI của nó.

Tiêu chuẩn chống cháy EI70 phút đề cập đến khả năng chịu lửa của các vật liệu xây dựng trong 70 phút. Cụ thể, tiêu chuẩn này bao gồm hai yếu tố chính:

E (Integrity): Khả năng của cấu trúc ngăn chặn lửa không để lửa và khói xâm nhập qua cấu trúc. Trong suốt thời gian 70 phút, cấu trúc phải đảm bảo không để lửa và khói lan qua.

I (Insulation): Khả năng của cấu trúc duy trì nhiệt độ trên bề mặt không tiếp xúc với lửa dưới mức an toàn. Trong 70 phút, nhiệt độ ở bề mặt không tiếp xúc với lửa phải được giữ dưới một mức nhất định để ngăn chặn sự truyền nhiệt gây nguy hiểm.

Tiêu chuẩn EI70 thường áp dụng cho các cấu trúc như cửa chống cháy, tường chống cháy, và các loại vách ngăn chống cháy khác. Các cấu trúc này phải được thử nghiệm và chứng nhận bởi các tổ chức kiểm định để đảm bảo đáp ứng yêu cầu về an toàn cháy nổ.
